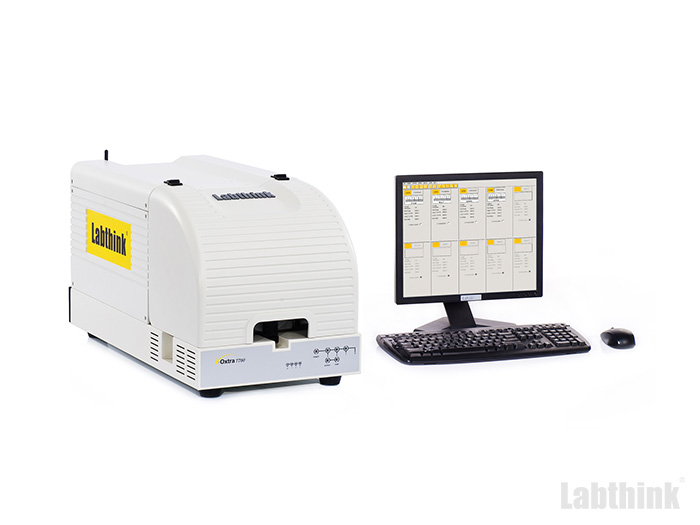

i-Oxtra 7700 氧气透过率测试系统

技术指标

	指标	薄膜测试	容器测试（另购）
测试指标	测试范围	0.01～6500 cm3 /m2d（常规） 0.07～65,000 cm3 /m2d（可选）	0.0001～60 cm3/pkg·d
	分辨率	0.001 cm3 /m2·d	0.00001 cm3/pkg·d
	试样数量	3件（数据各自独立）
	扩展能力	9台卫星机（1～30件试样）
	试样尺寸	108 mm × 108 mm	控温   1个容器：小于Ф150mm， 高度小于 380mm 控温   3个容器：小于Ф100mm， 高度小于380mm 非控温   尺寸不限
	试样厚度	≤3 mm	/
	测试面积	50 cm2	/
	控温范围	15℃～55℃（常规）
	控温精度	±0.1℃ （常规）
	控湿范围	0%RH、35%RH～90%RH
	控湿精度	±1%RH
	试验气体	O2、空气等（气源用户自备）
	气源压力	0.28MPa, 40.6psi
	接口尺寸	1/8 英寸金属管
	载气	99.999%高纯氮气或含氢2%的氮气（气源用户自备）
环境监测（选配）	网电电压 监测范围	AC 0～250V；精度：±0.5%
	能耗电流 监测范围	0～15A；精度：±0.5%
	功耗分析精度	±0.5%
	环境温度监测	-10℃~55℃；精度：±0.1℃
	环境湿度监测	0~100%RH；精度：±2% RH
其它指标	外形尺寸	690 mm (L) × 350 mm (W) × 360 mm (H)
	电源	AC (85～264)V  (47～63)Hz
	净重	71 kg
系统配置	标准配置	主机（包括无线数据接口）、内嵌软件、标准计算机液晶显示器、键盘、鼠标、真空脂、取样器、供气阀门管件
	选配	环境监控传感器(包括电压、电流、和湿度)、卫星机、容器测试附件、容器测试控温装置、标准膜、取样刀、真空脂、打印机（需兼容标准PCL3打印命令语言）
	包装检测数据在线管理系统	无线数据模块、高增益天线

测试原理和标准

测试原理

将预先处理好的试样夹紧于测试腔之间，氧气或空气在薄膜的一侧流动，高纯氮气在薄膜的另一侧流动。氧气分子穿过薄膜扩散到另一侧中的高纯氮气中，被流动的氮气携带至传感器。通过对传感器测量到的氧气浓度进行分析，从而计算出氧气透过率等参数。对于包装容器而言，高纯氮气在容器内流动，空气或高纯氧气包围在容器的外侧。

标　　准

该仪器满足多种国家和国际标准：
ISO 15105-2、GB/T 19789、ASTM D3985、ASTM F2622、ASTM F1307、ASTM F1927、JIS K7126-2、YBB 00082003

测试应用

基础应用	薄膜材料	适用于各种塑料薄膜、塑料复合薄膜、纸塑复合膜、共挤膜、镀铝膜、铝箔、铝箔复合膜等膜状材料的氧气透过率测试
	片材	适用于各种工程塑料、橡胶、建材等片状材料的氧气透过率测试，如PP片材、PVC片材、PVDC片材等
	包装容器	用于塑料、橡胶、纸、纸塑复合、玻璃、金属等材料做成的瓶、袋、罐、盒、桶的氧气透过率测试，如可乐瓶、花生油桶、利乐包装、真空包装袋、金属三片罐、塑料化妆品包装、牙膏软管、果冻杯、酸奶杯等

扩展应用（需特殊附件）	容器封盖	用于各种容器封盖的密封性能测试
	太阳能背板	适用于太阳能背板的氧气透过率测试
	塑料管材	用于各种材料管子的氧气渗透试验，如PPR管材
	医药泡罩	用于医药泡罩整体氧气透过率的测试
	汽车油箱	塑料油箱以其质量轻、缓冲震动、易于成型等优点在汽车上大量应用，但其对燃油的阻隔性能至关重要，本设备可提供塑料燃油箱的阻隔性测试
	电池塑料外壳	电瓶内装有电解液，电瓶的塑料外壳的阻隔性能直接影响电瓶的寿命，本设备可用于电瓶的塑料外壳的阻隔性试验
	红酒瓶	适用于红酒瓶的氧气透过率测试

产品特点

专业功能

支持膜片、容器两种测试模式（容器测试附件另购）

宽范围、高精度温湿度控制，试样双侧均可加湿，轻松实现非标测试

世界领先的压力补偿技术进一步保证了试验结果的高精度和可重复性

人工、比例、循环三种试验模式为不同阻隔性质的材料提供了合适的检测方法

催化除氧装置可以有效的降低由系统和载气中残留氧造成的误差，提高测试准确性

高纯氮气或含氢氮气均可作为载气，方便用户自由选择

可快速接入的温湿度检定插口方便用户进行快速校准

提供标准膜和标准气体两种校准模式，保证检测数据的准确性和通用性

高端设计

配置Labthink独有的“三个渗透池测试腔一体集成块”设计，既有效降低了系统的空间占用率，又极大的提高了检测效率

三个测试腔均可进行独立试验，试验过程互不干扰，试验结果独立显示

系统最多可支持9台卫星机并行连接，建立30个试样同时试验的高效系统

可与水蒸气透过率测试系统搭配，组成混合测试系统，由一台主机统一控制，实现氧气、水蒸气透过率同时测试的高效、便捷的试验方式

嵌入式计算机控制系统有效保证了系统的安全性，提高了数据管理和试验操作的可靠性

设备仅需一个显示器、鼠标、键盘便可轻松操控，无需外接计算机

系统配备4个USB端口和2个网口，方便数据传输

专业的能耗和测试环境监控分析系统，可进行测试过程准确性和可靠性监测（需配置相应的传感器，详见参数配置部分）

宽范围标准电源输入，方便用户使用

智能软件

界面：基于Windows风格的操作界面

统计：轻松实现历史数据、仪器使用率、能量消耗等海量信息的统计计算

数据比对：用户在试验开始之前设置标准数值和误差范围，试验完成后系统自动判断各个试验结果是否在标准误差范围之内，并直观的告知用户试样是否合格

试验报告：提供内容详尽和风格多样的检测报告

能耗及测试环境监测（需配置能耗和环境监控传感器）：系统自动检测仪器的实时电压、电流、能耗、温度、湿度等环境数据，并以曲线直观的反映给用户，监测检测过程的可靠性

用户管理：多级账户管理为更好的数据管理和保护提供了保障

系统日志：系统自动记录用户的每一次操作，方便问题追踪
